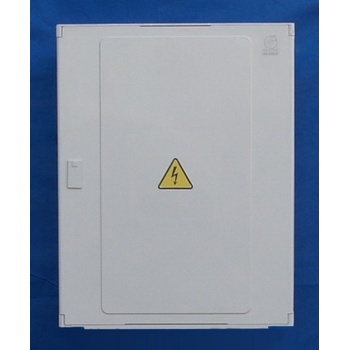

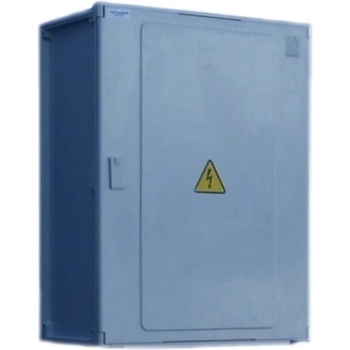

DCK Holoubkov ER 212/NVP7P -C

Technické parametry:

• Jmenovité pracovní napětí: 230/400 V
• Jmenovitý proud: 40 A (na zakázku 50, 63, 80 A)
• Jmenovitý proud obvodu: 40 A
• Jmenovitý kmitočet: 50 Hz
• Zkratová odolnost: 10 kA
• Stupeň ochrany krytem: IP44, po otevření dveří IP20C
• Stupeň mechanické ochrany : IK10
• Ochrana při poruše (před dotykem neživých částí): automatickým odpojením od zdroje
• Max. průřez přívodních vodičů: do 16 mm2
• M ax. průřez vývodních vodičů: silový obvod do 16 mm2, pomocný obvod do 4 mm2
• Způsob připojení vodičů - přívod: svorky hl. jističe, PE N – svorkovnice PEN
• Způsob připojení vodičů - vývod: – řad. svorky do 16 mm2, PEN – svorkovnice PEN
• Způsob připojení vodičů - pomocn é obvody: – řad. svorky do 4 mm2
• Stupeň hořlavosti dle ČSN EN 60695–11–10: HB 40, V–0
• Pracovní podmínky: venkovní provedení
• Přístroj ová výzbroj: 1x svorkovnice PEN, 1x 1f. jistič 2A char.B pro HDO, řadové svorky, přístroje na elektroměrové desce s plombovatelným k rytem jističů
• Rozměr: 470x600x220 mm
• Hmotnost: 12 kg

Použití:

Elektroměrové rozváděče a pilíře jsou určeny jako měřící zařízení pro měření spotřeby el. energie. Jsou vhodné zejména pro rodinné domky, rekreační chaty, chalupy a pro výrobní objekty podnikatelské či nnosti.

Technické provedení:

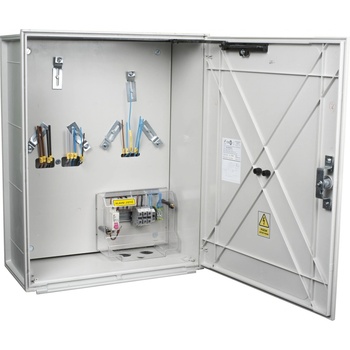

Elektroměrový rozváděč s vnitřní výzbrojí pro dvousazbové měření. Vnitřní výzbroj dle jednotlivých pr ovedení sestává ze stavitelných úchytů pro upevnění elektroměru a přijímače HDO, jističe přijímače HDO, svorkovnice PEN a řadových s vorek pro vývod. Standardní provedení rozváděče umožňuje osazení hlavního třífázového jističe do 40A. Kryty jsou upraveny na zaplomb ování. Rozváděče jsou dodávány bez hlavního jističe.

Výrobek odpovídá požadavkům platné normy:

ČSN EN 60439–1 ed.2, ČSN EN 60439–3, ČSN EN 60439–5 ed.2, ČSN 33 3320 ed.2
