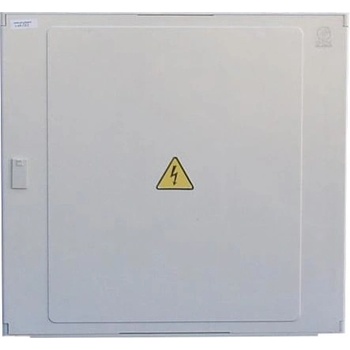

DCK Holoubkov ER222/NVP7P-C

Technické parametry:

• Jmenovité pracovní napětí: 230/400 V
• Jmenovitý proud: 80 A
• Jmenovitý proud obvodu: 40 A (na zakázku 50, 63, 80 A)
• Jmenovitý kmitočet: 50 Hz
• Zkratová odolnost: 10 kA
• Stupeň ochrany krytem: IP44, po otevření dveří IP20C
• Stupeň mechanické ochrany : IK10
• Ochrana při poruše (před dotykem neživých částí): automatickým odpojením od zdroje
• Max. průřez přívodních vodičů: do 16 mm2
• M ax. průřez vývodních vodičů: silový obvod do 16 mm2, pomocný obvod do 4 mm2
• Způsob připojení vodičů - přívod: svorky hl. jističe, PE N – svorkovnice PEN
• Způsob připojení vodičů - vývod: – řad. svorky do 16 mm2, PEN – svorkovnice PEN
• Způsob připojení vodičů - pomocn é obvody: – řad. svorky do 4 mm2
• Stupeň hořlavosti dle ČSN EN 60695–11–10: HB 40, V–0
• Pracovní podmínky: venkovní provedení
• Přístroj ová výzbroj: 2x svorkovnice PEN, 2x 1f. jistič 2A char.B pro HDO, řadové svorky, přístroje na elektroměrové desce s plombovatelným k rytem jističů
• Rozměr: 640x600x220 mm
• Hmotnost: 16 kg

Použití:

Elektroměrové rozváděče a pilíře jsou určeny jako měřící zařízení pro měření spotřeby el. energie. Jsou vhodné zejména pro rodinné domky, rekreační chaty, chalupy a pro výrobní objekty podnikatelské či nnosti.

Technické provedení:

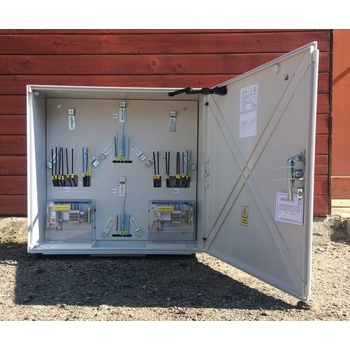

Elektroměrový rozváděč s vnitřní výzbrojí pro dvě dvousazbové měření. Vnitřní výzbroj dle jednotlivýc h provedení sestává ze stavitelných úchytů pro upevnění elektroměru a přijímače HDO, jističe přijímače HDO, svorkovnice PEN a řadový ch svorek pro vývod. Standardní provedení rozváděče umožňuje osazení hlavního třífázového jističe do 40A. Kryty jsou upraveny na zap lombování. Rozváděče jsou dodávány bez hlavního jističe.

Výrobek odpovídá požadavkům platné normy:

ČSN EN 60439–1 ed.2, ČSN EN 6043 9–3, ČSN EN 60439–5 ed.2, ČSN 33 3320 ed.2
